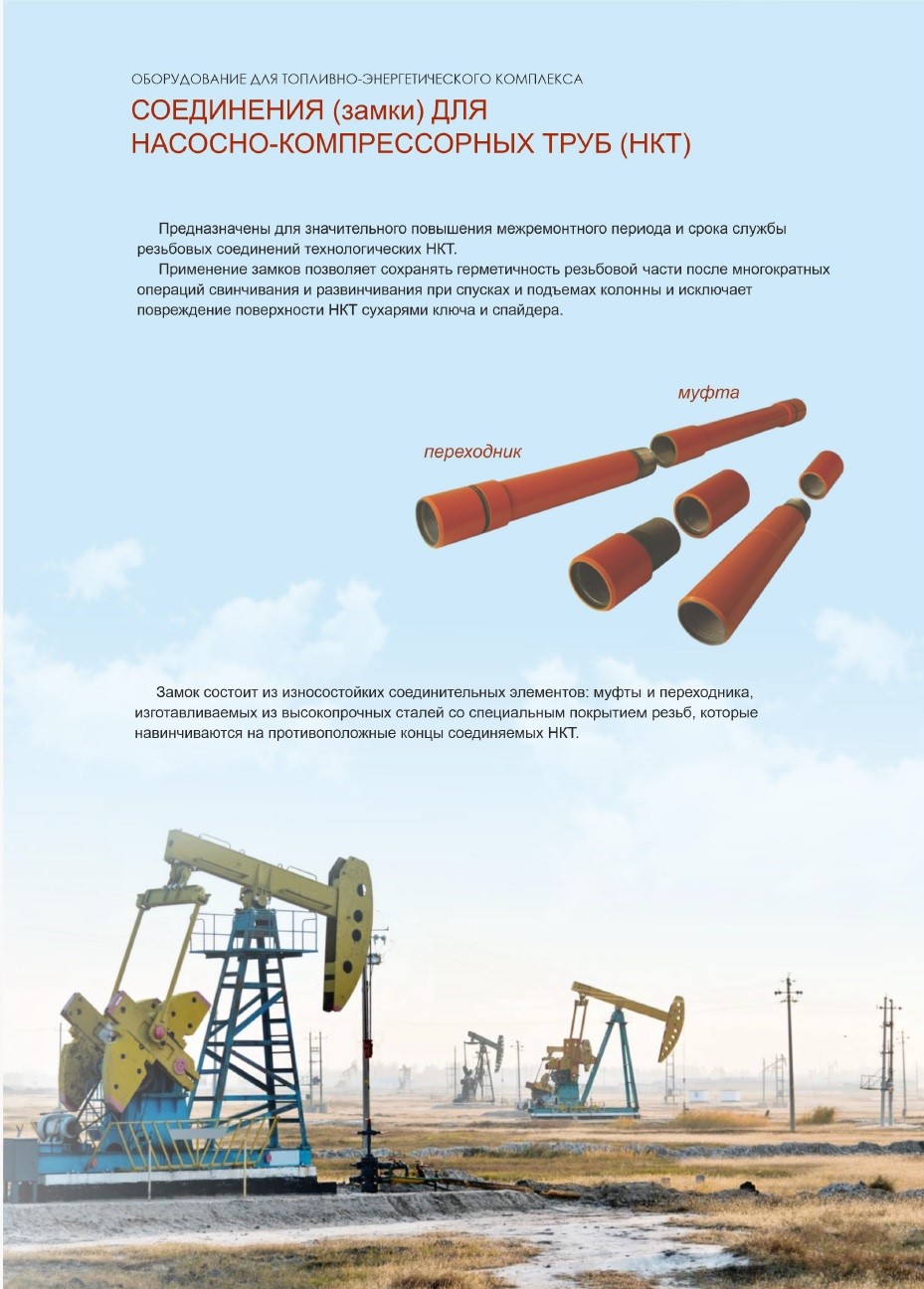

Замок (муфта-переходник) с износостойкими резьбами для насосно-компрессорных труб

Предназначены для значительного повышения межремонтного периода и срока службы технологических насосно-компрессорных труб (НКТ).

Применение замков позволяет сохранять герметичность резьбовой части после многократных операций свинчивания и развинчивания при спусках и подъемах колонны и исключает повреждение поверхности НКТ сухарями ключа и спайдера.
Гарантируемый срок эксплуатации одной подвески до ремонта с использованием замков зависит от вида выполняемых работ (см. Паспорт).

Замок состоит из износостойких соединительных элементов: муфты и переходника, изготавливаемых из высокопрочных сталей со специальным покрытием резьб, которые навинчиваются на противоположные концы труб.
Установка замков может производиться в условиях трубных баз или ЦБПО как на новые трубы, так и на бывшие в эксплуатации (особенно импортные), отбракованные по резьбовой части, но годные по телу.

В зависимости от применяемой НКТ и гидроключа разработаны различные конструкции замка:

  • по длине: удлиненный и короткий;
  • по диаметрам НКТ (ГОСТ 633-80): В-60 мм; 60 мм; В-73 мм; 73 мм; 88,9 мм;
  • по толщине стенки НКТ: в соответствии с ГОСТ 633-80 или специальный – 11 мм;
  • по категории прочности: Е, Л, М, Р (ГОСТ 633-80).

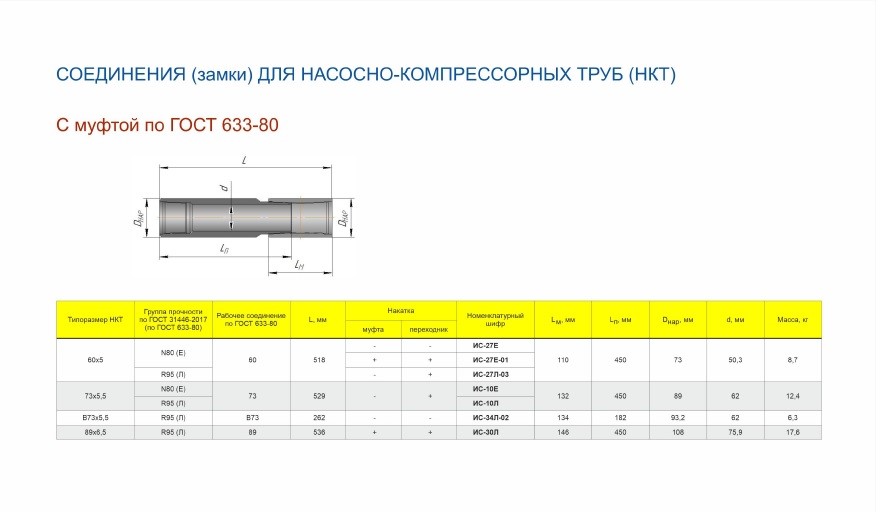

Диаметр НКТ, мм Толщина стенки, мм Длина замка, мм Категория прочности Обозначение
73 5,5 261; 329 Е ИС-09. …
73 5,5 529 Е ИС-10. …

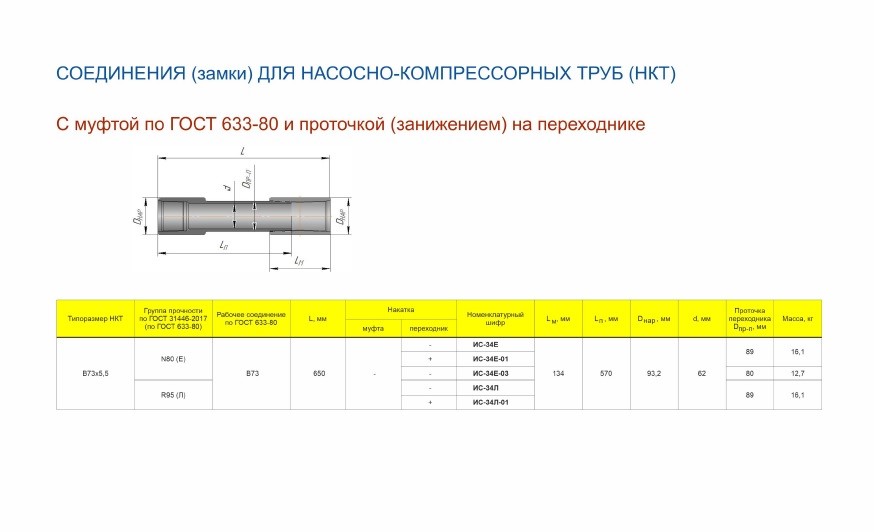

73 выс. 5,5 650 Е ИС-34. …
89 6,5 1360 Л ИС-71. …
89 7,34 1339; 1480 Л ИС-75. …
73 5,5 1346 Е ИС-77. …

и другие типоразмеры замков (муфта-переходник) согласно каталогу предприятия.

Наше предприятие наращивает производственные мощности по выпуску замков для технологических НКТ различных диаметров и конструкций. Приглашаем ознакомится с докладом.

ПЕРЕВОДНИКИ

Переводники предназначены для соединения между собой НКТ разных диаметров, а также для подземного оборудования, имеющего присоединительные концы с резьбой НКТ, используемых при эксплуатации нефтяных и газовых скважин.

Диаметр НКТ, мм Длина, мм Категория прочности Обозначение
П60 х 73 165 Е ИС-140.003
П73 х 60 190 Е ИС-140.004
П73 х 89 175 Е ИС-140.005
П НКМ-114 х НКМ-102 250 М ИС-140.021
П НКМ-102 х 89-М 185 М ИС-140.023
114 х НКМ-102 240 М ИС-140.022

и другие типоразмеры переводников согласно каталогу предприятия.

ПАТРУБКИ

Патрубки предназначены для установки и позиционирования колонны НКТ в требуемом интервале, необходимом для работы с подземным оборудованием.

Диаметр НКТ, мм Длина, мм Толщина стенки, мм Категория прочности Обозначение
73 х 73 по заказу 7 Е ИС-87.002-01
В-73 х 73 по заказу 5,5 Л ИС-127.001

и другие типоразмеры согласно каталогу предприятия.

Различные конструкции замков, патрубков и переводников безотказно работают на нефтепромыслах Урала, Западной Сибири, Поволжья , Сахалина, стран СНГ.
Разработанные конструкции защищены патентом Российской Федерации (свидетельство на полезную модель № 10 823 от 16.08.1999 г.; № 14 995 от 23.03.2000 г.).
