Приборы «Каскад-ВЗД»

  • Прибор  позволяет определить величину внутреннего диаметра статора по вершинам зубьев.
  • Оценить износ статора.
  • Производить измерения некондиционных изделий.
  • Прибор подразумевает ручной способ введения в канал измеряемого статора.
  • Глубина измеряемого сечения определяется по шкале на штанге прибора.

Принцип измерения:

Измерение выполняется контактным способом. Измерительную головку прибора вставляют внутрь измеряемого  статора, отжимают фиксатор. Направляющие прибора разжимаются и измерительная головка центрируется по вершинам зубьев внутренней поверхности статора. Покачивая прибор, фиксируют максимальное значение  на  дисплее прибора.

Условия эксплуатации:

  • температура окружающего воздуха:   от 283 К до 303 К (от 10 °С до 30 °С);
  • относительная влажность воздуха:     от 45 % до 80 %;

 Диапазон измеряемых  типоразмеров ВЗД:

Диапазон измерений внутренних диаметров статоров ВЗД от 36 до 140 мм обеспечивается двумя базовыми измерительными головками со сменными направляющими.

  1. Измерительная головка №1 от 36 до 80 мм
  2. Измерительная головка №2   от 80 до 140 мм

Технические характеристики прибора:

  • Погрешность  измерения прибором в рабочем диапазоне по стальным кольцам, мм ……………0.03;

          Примечание: Поправочные коэффициенты для измерения по типам резины определяются Заказчиком.

  • Дискретность отсчета, мм……………………………………  0,01
  • Габаритный размер головки со штангой и рукояткой, мм ..  2500  (для больших диаметров возможно более)

 Состав прибора:

  • Базовая измерительная головка со штангой
  • Комплект сменных направляющих  для измерительной головки;
  • Блок регистрирующий (компьютер) для хранения и обработки информации.
  • Комплект настроечных колец.
  • Программное обеспечение;
  • Эксплуатационная документация.

Информация об измерении внутреннего диаметра по вершине зубьев отображается на экране компьютера в цифровом виде. Информация представляется в виде отклонения от номинального значения и в виде абсолютного значения внутреннего диаметра по вершинам зубьев.

Программное обеспечение предусматривает обработку результатов измерения, хранение результатов измерения, регистрацию типа и номера изделия, имя оператора, дату измерения. Результаты измерения предоставляются в текстовом виде, в форме таблиц, форме паспорта на изделие.

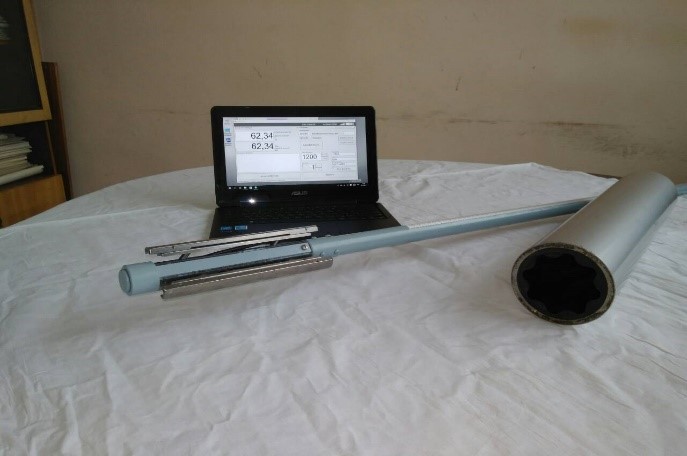

Общий вид прибора  «Каскад-ВЗД»
